Руководство по выбору ЧПУ револьверного пресса: сервопривод vs механика, позиции и размеры штампов

26-04-22

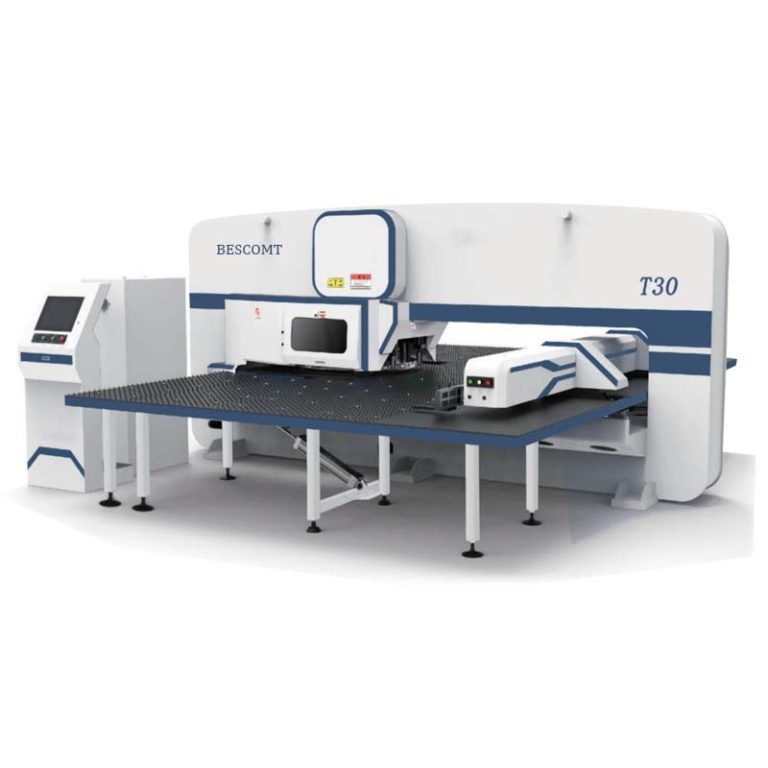

1. Что такое ЧПУ револьверный пресс?

ЧПУ револьверный пресс — это высокоточное и высокопроизводительное оборудование для пробивки отверстий и профильной штамповки листового металла. Он объединяет систему ЧПУ, привод, сервопривод подачи, библиотеку штампов, систему выбора штампов и внешнее программирование. Через CAM-программу сервоподача точно позиционирует лист, система выбора штампов автоматически устанавливает нужный инструмент, гидравлический или сервопривод выполняет пробивку — весь процесс автоматизирован.

Револьверные прессы делятся на два типа: механические и с сервоприводом. Они различаются по типу привода, точности, производительности и стоимости.

2. Особенности механического револьверного пресса

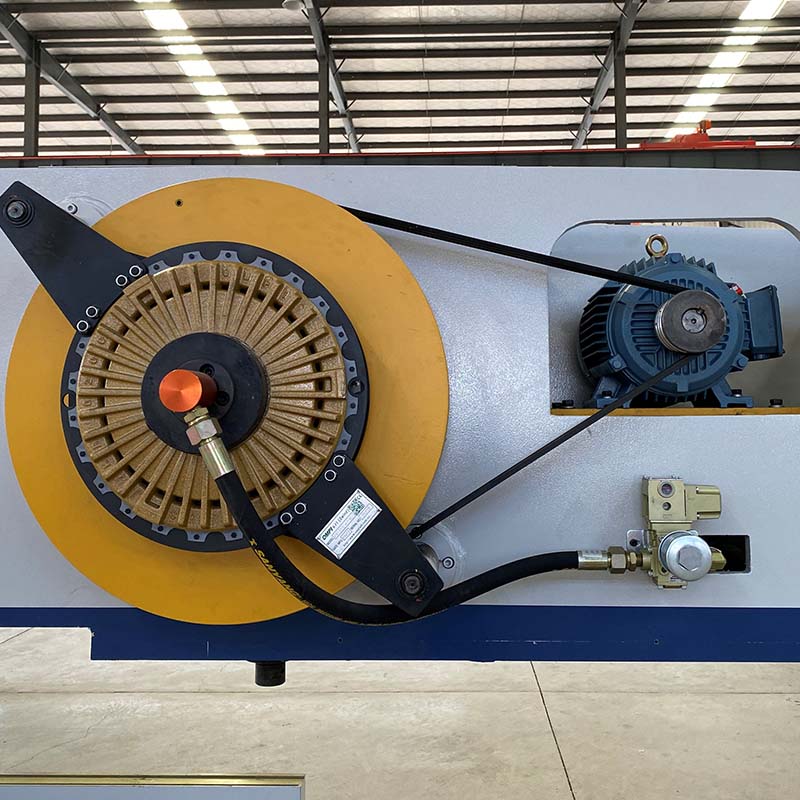

Механический револьверный пресс использует механический привод (маховик, муфта, кривошипно-шатунный механизм). Главные особенности — низкая стоимость и пригодность для менее точных задач.

Низкая стоимость: начальная цена и обслуживание ниже, чем у сервоприводных моделей.
Для нетребовательного производства: точность позиционирования и индексации относительно низкая, подходит для базовых операций: отверстия, жалюзи, вытяжка, чеканка.
Ограниченные технологические возможности: нельзя выполнять формовку роликами, роликовую резку, накатку проволоки и другие сложные операции.

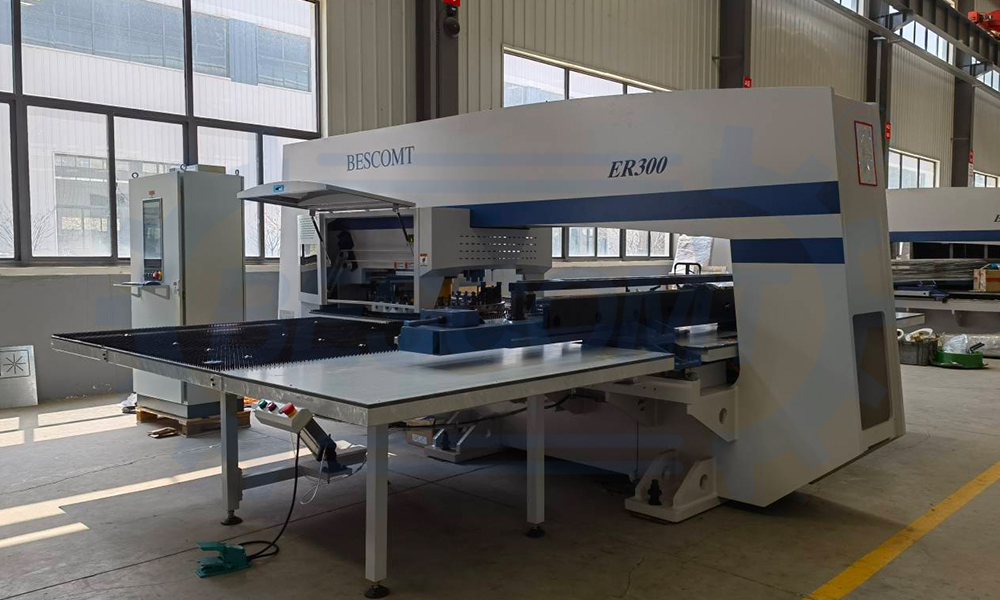

3. Особенности сервоприводного револьверного пресса

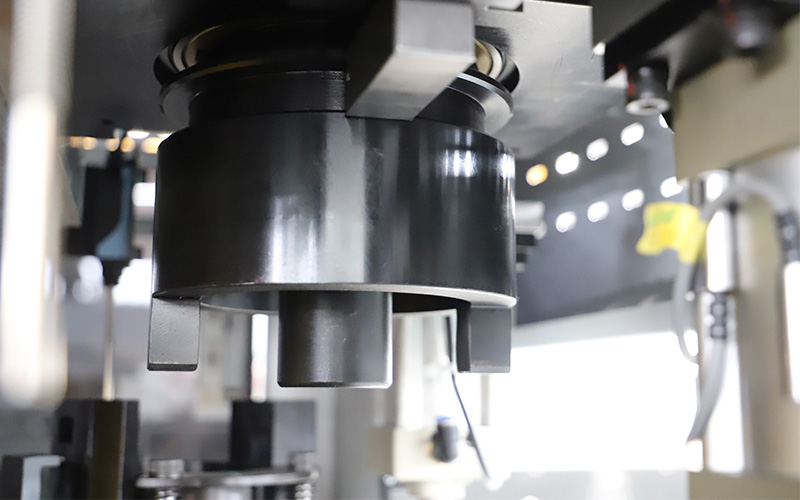

Полностью электрическая умная ударная головка с сервоприводом

ервоприводной револьверный пресс использует серводвигатели для прямого привода вращения револьверной головы и удара. Ключевые преимущества — высокая точность и производительность.

Выше точность: точность индексации достигает 0,01°, точность позиционирования подачи значительно выше механической.
Выше производительность: серводвигатели быстро запускаются и останавливаются, время смены инструмента резко сокращается.
Сложные технологические возможности: может выполнять формовку роликами, роликовую резку, накатку проволоки, нарезание резьбы.
Относительно высокая стоимость: закупка и обслуживание дороже механических моделей.

4. Рекомендации по выбору: сервопривод vs механика

Выбор типа револьверного пресса зависит от производственных требований и бюджета.

Параметр	Сервоприводной револьверный пресс	Механический револьверный пресс
Точность	Высокая (индексация 0,01°)	Средняя
Производительность	Высокая (быстрая смена инструмента, регулируемый ритм)	Средняя
Технологические возможности	Пробивка, роликовая формовка, роликовая резка, накатка, нарезание резьбы	Пробивка, жалюзи, вытяжка, чеканка
Стоимость	Выше	Ниже
Применение	Высокая точность, сложные детали, массовое производство	Низкая стоимость, простые операции, нетребовательная точность

Итог: Для высокой точности, производительности и сложных процессов выбирайте сервоприводной револьверный пресс. При ограниченном бюджете и простых задачах — механический.

5. Позиции револьверного пресса и размеры штампов

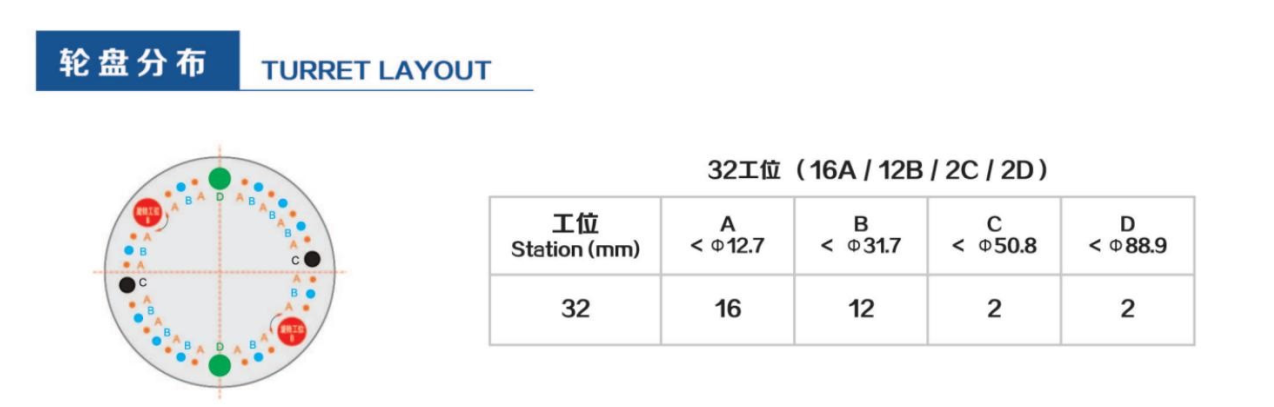

Позиции револьверного пресса обычно делятся на четыре типоразмера: A, B, C, D.

Позиция A (1/2"): диаметр штампа φ1.6 – φ12.7 мм, для малых отверстий.
Позиция B (1-1/4"): φ12.7 – φ31.7 мм, для средних отверстий.
Позиция C (2"): φ31.7 – φ50.8 мм, для крупных круглых или фасонных отверстий.
Позиция D (3-1/2"): φ50.8 – φ88.9 мм, для больших отверстий.

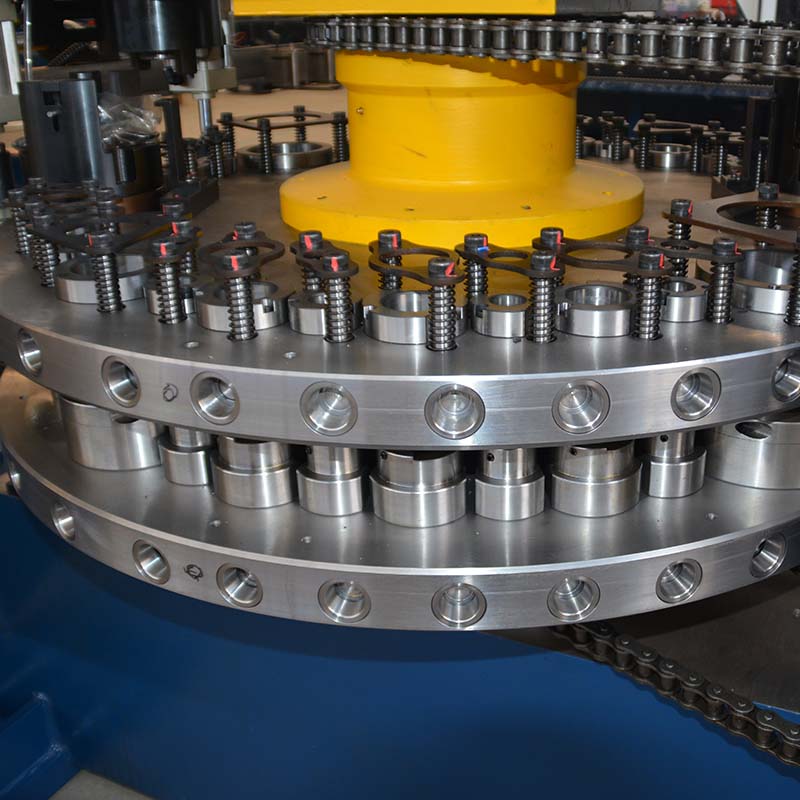

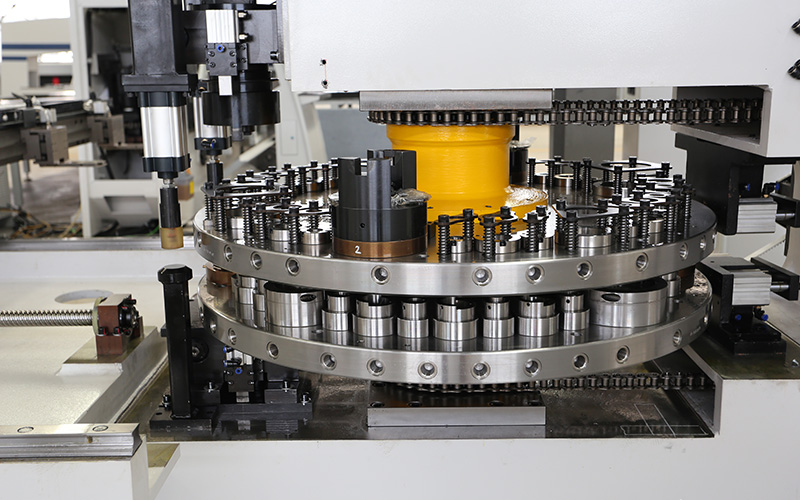

Число позиций у ЧПУ прессов — 16, 24, 32 и более. Для 24‑ и 32‑позиционных револьверных голов доступны 2 поворотные позиции (обычно C), что позволяет обрабатывать фасонные отверстия под любым углом и выполнять роликовую формовку.

6. Типовое применение ЧПУ револьверного пресса

Электрические шкафы, корпуса: вентиляционные отверстия, жалюзи, монтажные отверстия
Автозапчасти: кронштейны кузова, детали сидений, мелкие детали шасси
Бытовая техника: корпуса кондиционеров, боковины холодильников, панели стиральных машин
Металлоизделия: стеллажи, шкафы хранения, корпуса светильников, кухонная утварь
Сельхозтехника и строительная техника: облицовки, защитные кожухи, соединительные пластины

7.Как повысить эффективность револьверного пресса?

Правильная настройка инструмента: предварительно установите стандартные штампы в позиции A, B, C, D, чтобы сократить время смены.
Используйте поворотные позиции: для фасонных отверстий под разными углами применяйте поворотную позицию (C), обрабатывайте за один проход.
Оптимизируйте траекторию программирования: используйте профессиональное CAM‑ПО для кратчайшего пути пробивки, сокращайте холостые ходы.
Регулярное обслуживание: очищайте револьверную голову, смазывайте направляющие, проверяйте износ штампов.

ЧПУ револьверный пресс — незаменимое оборудование для современной обработки листового металла. Понимание различий между сервоприводной и механической моделями, правильный выбор конфигурации позиций и штампов значительно повысят производительность и качество деталей. Создаете ли вы новую производственную линию или модернизируете существующее оборудование — надеемся, эта статья была полезной. Для получения подробных технических характеристик или расчета цены свяжитесь с нами.
