Полное руководство по линии горячей штамповки (красное выдавливание): оборудование, технология, производительность и расчет тоннажа пресса

Полное руководство по линии горячей штамповки (красное выдавливание): оборудование, технология, производительность и расчет тоннажа пресса

26-04-11

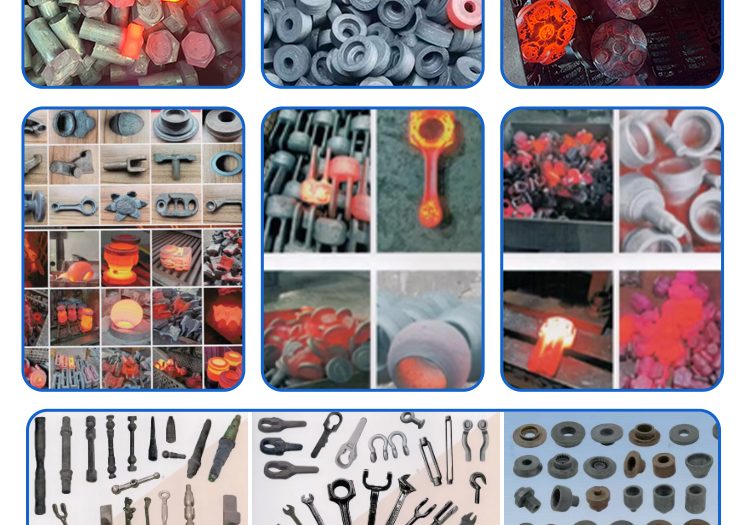

ALT для главного изображения: Линия горячей штамповки пять основных единиц оборудования градирня индукционная печь робот пресс штамп

1. Что такое линия горячей штамповки?

Линия горячей штамповки (также называемая «красное выдавливание») нагревает металлические прутки до 800–1200°C, а затем формует их под высоким давлением. Широко используется для производства автомобильных деталей, клапанов, фланцев и метизов.

Стандартная автоматическая линия горячей штамповки состоит из 5 основных единиц оборудования: градирня, индукционная нагревательная печь, манипулятор (робот), пресс и штамп. Ниже мы разбираем каждый компонент и приводим инженерные формулы для правильного выбора линии.

2. Пять основных единиц оборудования – функции и технические тенденции

Оборудование Назначение Технический тренд
Градирня Циркуляция охлаждающей воды для индукционной катушки и штампа Закрытое регулирование температуры
Индукционная нагревательная печь Нагрев прутка до каления (800–1200°C) Быстрый нагрев, мало окалины, отсутствие загрязнений
Манипулятор (робот) Замена ручного труда при передаче горячего материала Линейный модуль для больших объемов / 6-осевой для сложных деталей
Пресс (штамповочный пресс) Обеспечивает ударную силу для формовки металла Высокая жесткость и точность нижней мертвой точки
Штамп Непосредственно определяет конечную форму и точность Охлаждение + смазка – ключ к долгому сроку службы

3. Полностью автоматический процесс – от прутка до готовой детали

① Автоматическая загрузка – прутки сортируются и подаются в индукционную катушку.

② Индукционный нагрев – скин-эффект равномерно нагревает пруток за секунды. Инфракрасный пирометр контролирует температуру.

③ Передача горячего материала – робот с водяным охлаждением захватов берет раскаленный пруток и помещает его в штамп.

④ Штамповка – пресс наносит удар, металл течет как тесто в полость штампа.

⑤ Автоматическая выгрузка + распыление разделительного состава – другой робот удаляет готовую деталь, а система распыления наносит разделительный состав (графит) и охлаждает штамп.

4. Как правильно выбрать индукционную нагревательную печь – расчет мощности

Требуемая мощность рассчитывается по стандартной инженерной формуле:

P = (C × G × T) / (0.24 × t × η)

P = мощность (кВт)

C = удельная теплоемкость металла (для стали ≈ 0.156 ккал/кг·℃)

G = масса одной заготовки (кг)

T = повышение температуры (целевая температура – комнатная, например 1180℃)

t = время цикла на одну деталь (секунды)

η = КПД (0.5~0.7)

Пример: Стальной пруток φ50×120 мм (1.84 кг), нагрев до 1200°C, цикл 12 с, η=0.6

P = (0.156×1.84×1180) / (0.24×12×0.6) ≈ 196 кВт → Выбираем 250 кВт

Быстрая справочная таблица (углеродистая сталь, 1200°C):

Размер прутка (мм) Масса (кг) Цикл (с) Расчетная мощность Рекомендуемая мощность
φ30×80 0.44 10 ~45 kW 50-75 kW
φ50×120 1.84 12 ~200 kW 250 kW
φ80×200 7.88 20 ~500 kW 600 kW

Всегда добавляйте запас 20-30% для долгосрочной надежности. Также выбирайте соответствующую частоту в зависимости от диаметра прутка (оптимально d/h≈4).

5. Как рассчитать тоннаж штамповочного пресса

Используйте формулу для горячей штамповки:

P = k × A × σ

  • P= требуемый тоннаж (кН или метрические тонны, 1 тонна ≈ 9.8 кН)
  • k= поправочный коэффициент (5–10, для сложных деталей выше)
  • A= проектная площадь, включая облой (мм²)
  • σ= предел текучести при температуре штамповки (МПа)

Пример: Углеродистый стальной фланец φ80 мм, сталь 45#, 1200°C

  • A≈ 9500 мм² (включая облой)
  • σ≈ 50 MPa
  • k= 4 (простой диск)
  • P= 4 × 9500 × 50 = 1,900,000 N ≈ 194 tons → Выбираем пресс 250 тонн

Быстрое руководство по тоннажу для углеродистой стали:

Тип детали Размер (мм) Проектная площадь (см²) Рекомендуемый тоннаж
Маленькая гайка/шайба φ20-30 10-30 63-100 t
Фитинг/фланец трубы φ40-60 30-80 100-160 t
Заготовка шестерни/диск φ80-120 100-250 250-400 t
Вилка карданного шарнира 150×80 200-400 400-630 t

Для нержавеющей стали увеличьте тоннаж на 40-60%; для меди/алюминия уменьшите более чем на 50%.

6. Нужна ли машина для удаления окалины?

Окалина повреждает штампы и ухудшает качество поверхности. Используйте следующее дерево решений:

  • Продукт требует гальваники/покраски? → Да → Нужна машина для удаления окалины
  • Требуется прецизионная механическая обработка после ковки? → Да → Нужна машина для удаления окалины
  • Нагрев в защитной атмосфере (N₂)? → Да → Машина для удаления окалины не нужна
  • Стойкость штампа <3000 деталей? → Да → Нужна машина для удаления окалины
  • Материал – медь/алюминий? → Да → Машина для удаления окалины не нужна

Резюме: Для углеродистой стали, автомобильных деталей, крупносерийных линий с дорогими штампами – машина для удаления окалины быстро окупается.

7. Рекомендуемые температуры горячей штамповки для распространенных металлов

Тип металла Типичная марка Температура нагрева (℃) Температура окончания ковки (℃) Примечания
Углеродистая сталь 45#, 55# 1050-1250 750-850 Широкий диапазон, предпочтительнее более низкая температура
Нержавеющая сталь 304, 316 1100-1200 900-950 Избегать зоны сенсибилизации (480-820℃)
Медный сплав Brass, bronze 650-900 650-750 Медь требует более высокой температуры
Алюминиевый сплав 6061, 7075 350-500 300-350 Узкий диапазон, легко перегреть

Используйте принцип «настолько низко, насколько возможно» для уменьшения окалины и продления срока службы штампа.

8.Финальный контрольный список для линии горячей штамповки

Мощность индукционной печи соответствует размеру заготовки и времени цикла (с запасом 20-30%)

Тоннаж пресса рассчитан по формуле P = k × A × σ с коэффициентом безопасности

Захваты робота имеют водяное охлаждение для высоких температур

Система охлаждения и смазки штампа (распыление + графит)

Машина для удаления окалины, если критично качество поверхности

Инфракрасный пирометр + автоматическое отбраковывание заготовок с неверной температурой

Очиститель дыма для соответствия экологическим нормам

9. Готовы построить свою линию горячей штамповки?

Мы предоставляем полную инженерную поддержку – от расчета мощности и выбора пресса до интеграции роботов. Отправьте чертеж вашей детали, чтобы получить бесплатное индивидуальное решение.
