Полное руководство по штамповке автокомпонентов: Пневматический пресс или гидравлический — от проектирования оснастки до производства “под ключ”

26-03-31

Руководство по выбору штамповочного оборудования: пневматический пресс или гидравлический пресс

Основная задача штамповочного оборудования — придание металлическим листам заданной формы с помощью штампов. По типу привода штамповочные прессы делятся на четыре категории: механические, гидравлические, пневматические и сервоприводные. В производстве автомобильных компонентов чаще всего выбирают между пневматическим и гидравлическим прессами.

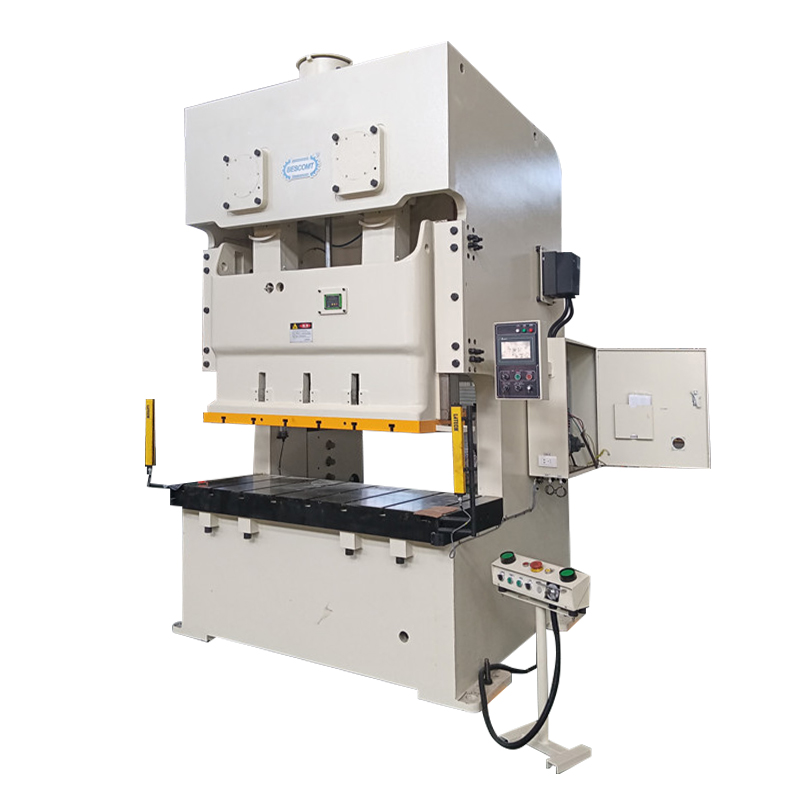

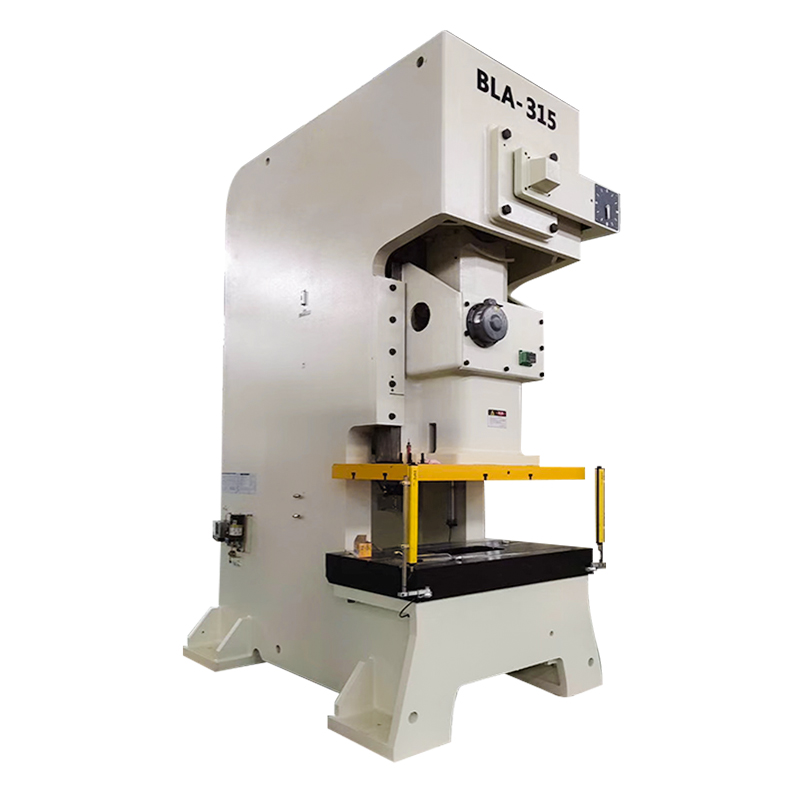

Пневматический пресс для высокочастотного и крупносерийного производства

Приводимый в действие сжатым воздухом, этот пресс отличается компактностью, высоким быстродействием и идеально подходит для высокочастотной штамповки. Ключевые преимущества включают:

Ключевые преимущества:

· Конструкция рамы:Изготовлена из высококачественной листовой стали, отличается высокой точностью и прочностью. После сварки проходит обработку для снятия напряжений, что обеспечивает стабильную точность и надёжность работы.

· Стабильность хода:Оснащён пневматическим уравновешивающим устройством, обеспечивающим плавность хода и снижение динамических нагрузок.

· Точность регулировки высоты штампа: Регулировка с точностью до 0,1 мм — безопасная, удобная и надёжная.

· Обработка основных узлов:Коленчатый вал, шестерни, винты и т.д. подвергаются твёрдому оксидированию и шлифовке, что обеспечивает отличные механические свойства и высокую износостойкость.

· Совместимость с автоматизацией:Продуманная конструкция и полная комплектация позволяют легко интегрировать пресс в автоматические линии и поточное производство.

· Безопасность:Высокопроизводительная комбинированная муфта/тормоз обеспечивает плавное включение. Пресс оснащён безопасным двухклапанным соленоидом и гидравлической системой защиты от перегрузки, что максимально повышает безопасность эксплуатации.

Области применения:

· Лёгкие компоненты, такие как небольшие кронштейны, клипсы, хомуты жгутов проводов.

· Простые операции формовки, включая пробивку тонкого листа, вырубку и гибку.

· Стандартизированные детали, требующие высокочастотного и крупносерийного производства.

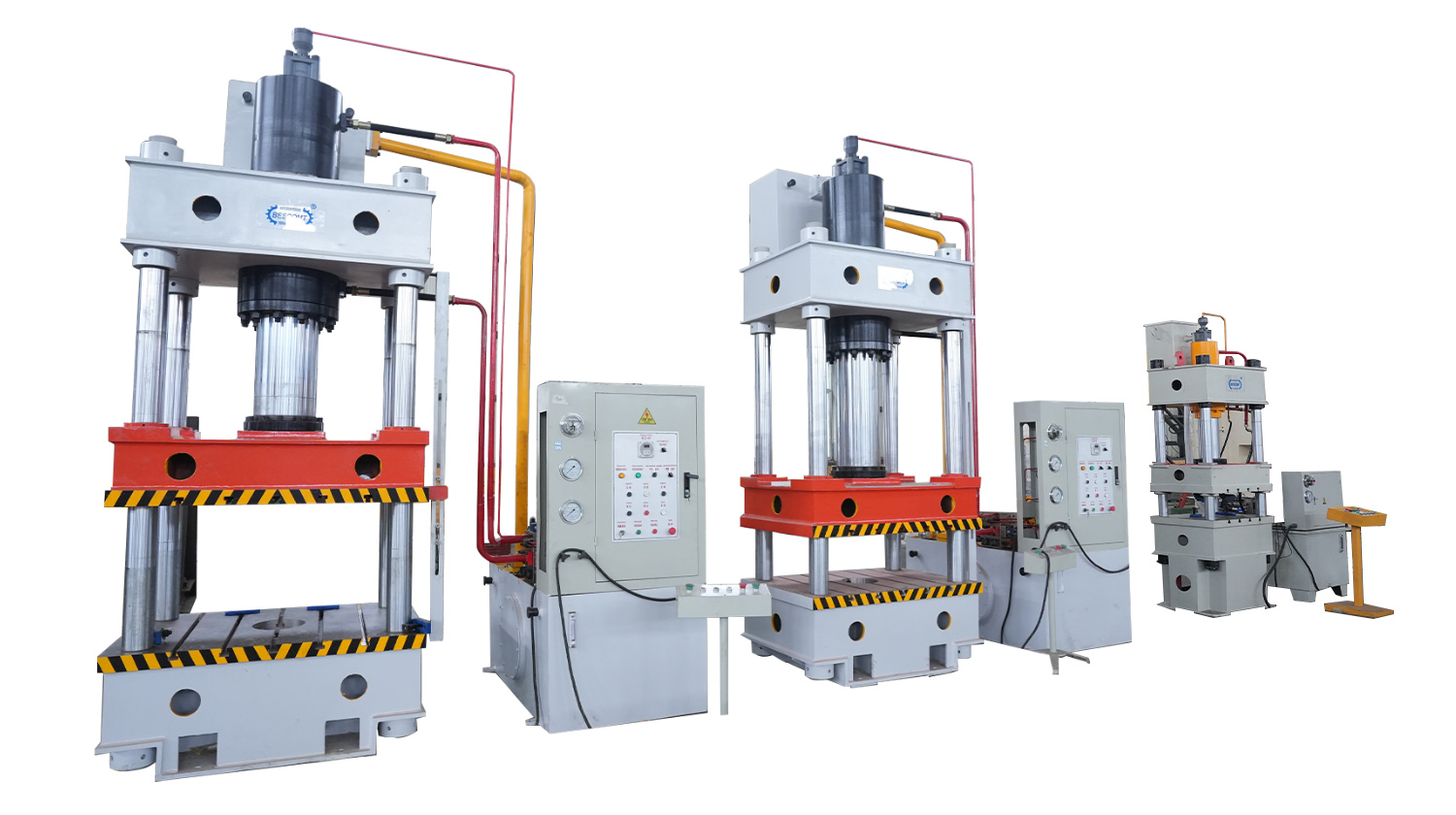

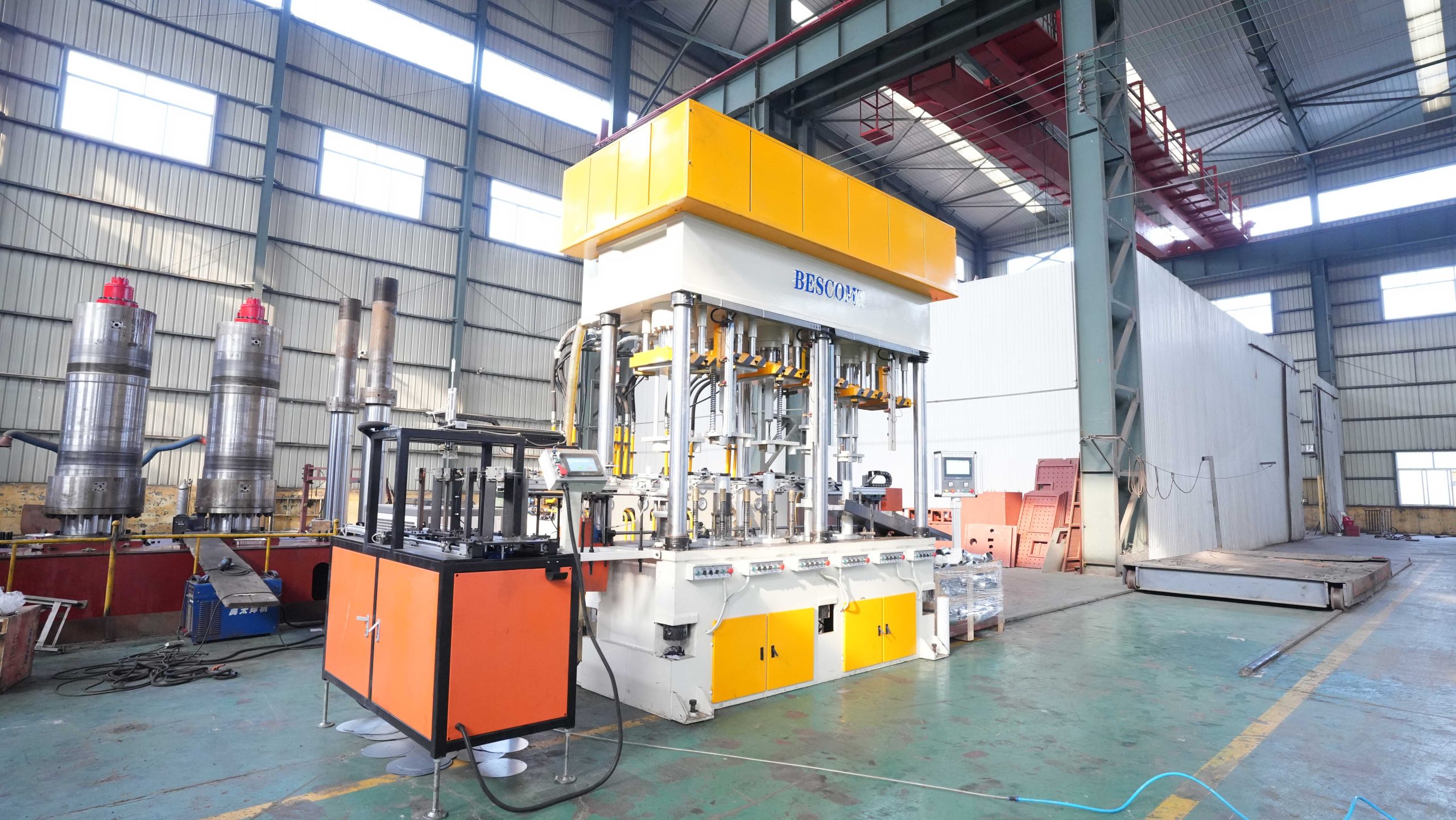

Гидравлический пресс: для крупногабаритных деталей и глубокой вытяжки

Гидравлический пресс создаёт усилие посредством гидравлической системы и способен развивать номинальное усилие на всём протяжении рабочего хода – это и есть главное отличие от пневматического пресса.

Ключевые особенности:

· Система управления:Электрическая система управления на базе ПЛК с тремя режимами работы – наладочный, автоматический, ручной и полуавтоматический – для гибкой адаптации к различным производственным требованиям.

· Режимы процесса:Поддерживает как управление по усилию, так и управление по положению, что позволяет решать широкий спектр задач формовки.

· Функция выдержки под давлением:При формовке с управлением по усилию обеспечивает выдержку под давлением и автоматический обратный ход – идеально для деталей, требующих длительного воздействия усилия.

· Выталкиватель:Оснащён центральным выталкивателем на столе, который может использоваться как для выталкивания деталей, так и в качестве гидравлической подушки для формовки (при глубокой вытяжке).

· Регулируемые параметры:Рабочее давление и ход выталкивателя могут регулироваться в заданных пределах в соответствии с технологическими требованиями.

Области применения:

Крупногабаритные панели, такие как поддоны аккумуляторных батарей, внутренние панели дверей, капоты двигателей.

Детали из высокопрочной стали, например рычаги подвески, чашки пружин.

Компоненты, требующие глубокой вытяжки или формовки сложных поверхностей.

Детали с многооперационной технологией, где необходимы выдержка под давлением, выталкивание и функция гидравлической подушки.

Штампованные автомобильные детали – сравнение применения

Компонент	Рекомендуемое оборудование	Соответствие характеристик оборудования
Дверная петля	Пневматический пресс	Высокочастотное производство, точность регулировки высоты штампа 0,1 мм, безопасный двухклапанный соленоид для надёжности эксплуатации
Поддон аккумуляторной батареи	Гидравлический пресс	Выдержка под давлением + выталкиватель в качестве гидравлической подушки – удовлетворяет требованиям глубокой вытяжки алюминиевых листов
Чашка пружины подвески	Гидравлический пресс	Формовка толстого листа, выталкиватель облегчает съём детали
Хомут жгута проводов	Пневматический пресс	Штамповка тонкого листа, автоматическая подача, крупносерийное производство
Рычаг подвески	Гидравлический пресс	Формовка высокопрочной стали, управление на базе ПЛК позволяет переключать режимы управление по положению/усилию

От проектирования оснастки до серийного производства – полная разбивка процесса

Шаг 1: Проектирование оснастки (штампа)

Штамп — это «душа» штамповочного производства, определяющая форму, размеры и качество поверхности детали. Качественная конструкция штампа должна учитывать:

Анализ технологичности (CAE): Моделирование течения материала в компьютере для заблаговременного выявления рисков трещинообразования и складкообразования.
Выбор материала: Штамповая сталь, например SKD11 – требует высокой твёрдости (HRC 63–64) и отличной износостойкости.
Контроль точности: Точность ответственных поверхностей должна достигать ±0,005 мм.

Шаг 2: Выбор оборудования и конфигурация производственной линии

Выбор подходящего штамповочного оборудования в зависимости от характеристик детали и оснащение устройствами автоматизации:

Тип оборудования	Функция
Подающее устройство	Автоматически подаёт металлический лист в рабочую зону пресса
Штамповочный пресс (главный агрегат)	Пневматический или гидравлический пресс – выполняет операцию формообразования
Робот / манипулятор	Обеспечивает автоматическую загрузку/выгрузку и межоперационную передачу
Система быстрой смены штампа	Сокращает время переналадки между разными изделиями

Тренд автоматизации: Многопозиционные автоматические штамповочные линии представляют собой самое современное оборудование для штамповки листового металла, повышая производительность в 4–5 раз по сравнению с линиями с ручной подачей.

Шаг 3: Опытная штамповка и отладка

После изготовления штампа необходимо провести опытную штамповку на прессе:

Испытание холостым ходом: Проверка плавности хода штампа, подачи и выталкивания.
Пробная партия: Изготовление первой партии деталей из реального материала.
Контроль размеров: Полноразмерный контроль с помощью координатно-измерительной машины (КИМ).
Оптимизация параметров: Точная настройка усилия прижима, скорости штамповки и т.д. до получения всех размеров (годными).

Шаг 4: Серийное производство, отгрузка и послепродажное сопровождение

Техническое обслуживание штампа: Предоставление полного графика ТО и перечня быстроизнашиваемых деталей.

Автомобильное штамповочное производство — это системный проект, где оборудование, оснастка (штампы) и автоматизация являются тремя незаменимыми элементами.

Пневматический пресс: высокочастотная штамповка, мелкие детали
Гидравлический пресс: сложная формовка, глубокая вытяжка
Автоматизация: повышает эффективность, снижает затраты, обеспечивает стабильность качества

Если вы планируете создание линии штамповки автокомпонентов, рекомендуем сначала определиться с типом продукции и объёмом производства, а затем выбрать оптимальную комбинацию оборудования. Для компонентов электромобилей (EV), таких как поддоны аккумуляторных батарей и корпуса двигателей, советуем в первую очередь рассматривать решение гидравлический пресс + автоматизация, чтобы соответствовать будущим требованиям обработки легких материалов и высокопрочной стали.
