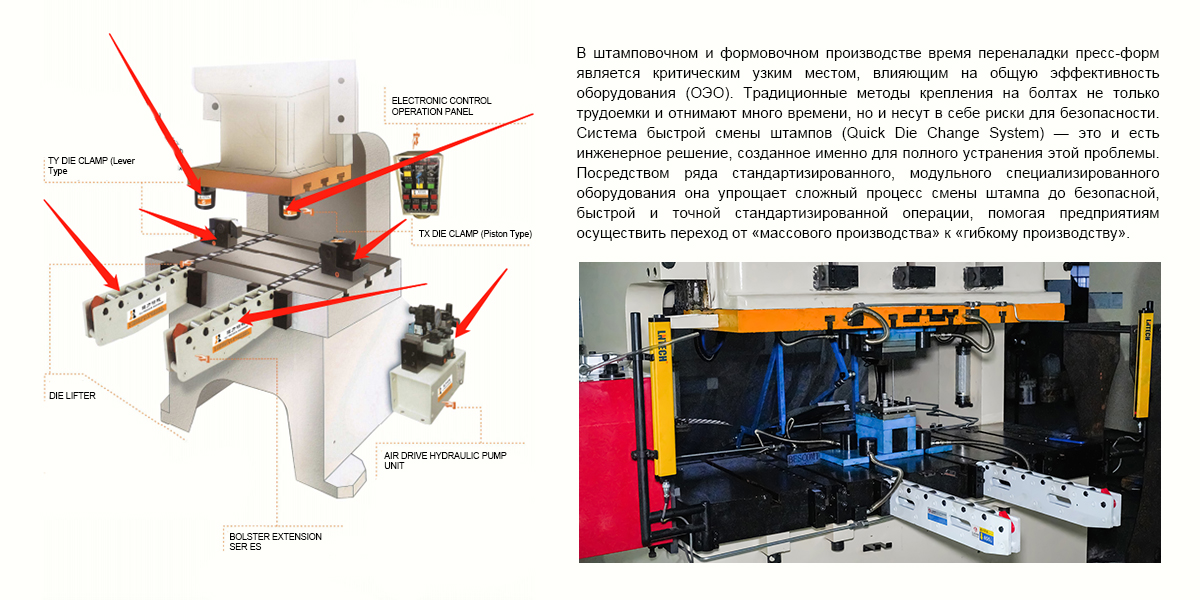

Полная система быстрой смены штампов (QDC) — это не одно устройство, а согласованная система, состоящая из нескольких функционально дополняющих друг друга компонентов. Ниже представлены её основные узлы:
- Электронная операционная панель управления
Это «мозг» и командный центр системы. Она оснащена блокировкой безопасности, связанной с основным прессом, гарантируя, что все операции по смене штампа могут выполняться только в безопасных условиях. Логика управления панели предотвращает ошибочные действия и через визуальный интерфейс направляет оператора по стандартизированному процессу переналадки, что обеспечивает процедурную основу для сокращения времени смены пресс-форм.
- Зажим штампа
Это основной исполнительный механизм, заменяющий традиционные болты для быстрого закрепления и освобождения штампа. В основном делится на два типа:
· Тип TY (рычажный): Использует принцип рычага для создания мощного зажима непосредственно на столе пресса через Т-образный паз, обеспечивая быстрое и малотрудозатратное управление.
· Тип TX (поршневой): Обычно приводится в действие гидравлически, он обеспечивает большее и более равномерное усилие зажима, подходящее для тяжелых штампов. Вместе они формируют эффективную зажимную систему с Т-образным пазом.
- Подъемник штампа
«Домкрат» для работы со штампами. Устанавливается в Т-образный или U-образный паз станины пресса. Во время смены он точно приподнимает штамп на небольшое расстояние (обычно на несколько миллиметров), отделяя его от поверхности станины, чтобы выдвижной удлинитель столамог плавно выдвинуть его. Основные источники его питания:
· Гидравлический тип: Обеспечивает стабильное, регулируемое усилие и плавный подъем.
· Пружинный тип: Простая конструкция, не требующая внешнего источника питания, подъем осуществляется за счет силы пружины.
- Выдвижной удлинитель стола (плиты)
«Конвейерная лента» для штампов. Он может быть установлен непосредственно сбоку от станины пресса. Во время использования выдвигается, чтобы плавно вытащить или задвинуть штамп на станину или с неё; когда не используется, может быть сложен или убран, экономя производственное пространство. Он значительно облегчает транспортировку штампов и является ключевым инструментом для перемещения в процессе автоматической установки штампа.
- Пневмоприводной гидронасосный агрегат
«Сердце», питающее гидравлические зажимы штампови подъемники штампов. Он преобразует доступное в цеху давление сжатого воздуха в давление гидравлического масла для приведения в действие исполнительных механизмов. Обладает модульной конструкцией для быстрого подключения и простого обслуживания. Также включает в себя функцию контроля давления и может быть заблокирован с основным прессом, обеспечивая надежное давление и безопасную работу на протяжении всего процесса переналадки.
Системная интеграция этих основных компонентов в штамповочную производственную линию приносит не только экспоненциальное сокращение времени переналадки, но и всестороннее улучшение гибкости производства, безопасности и стандартизации. Предприятия могут легче справляться с рыночными заказами малых серий и большого ассортимента, приближаясь к идеалу «смены штампа за одну минуту», пропагандируемому принципами быстрой смены пресс-форм, и в конечном итоге формируя уникальное конкурентное преимущество в скорости реакции и экономической эффективности в условиях жесткой конкуренции на рынке.
